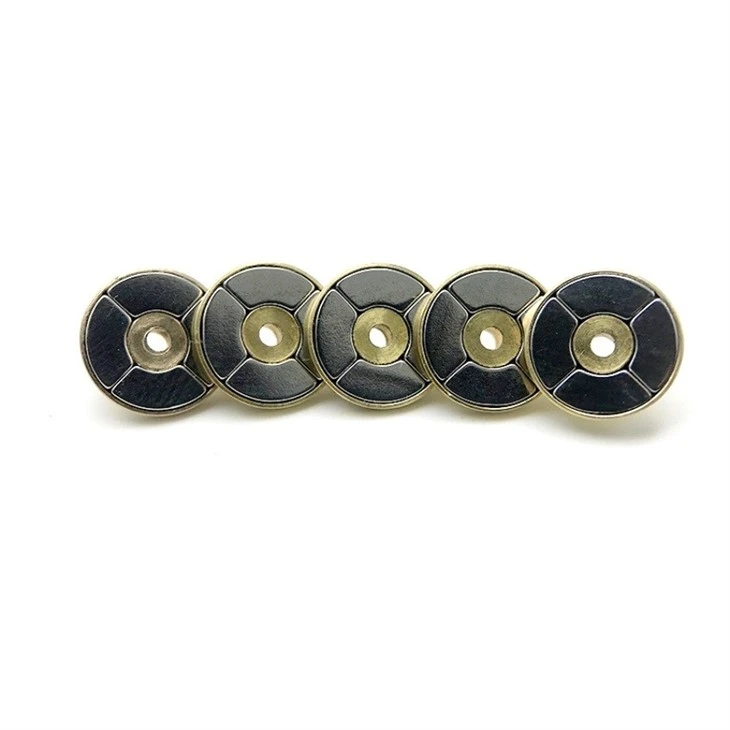

Magnetické diskové spojky sú typom bezkontaktného spojenia používaného na prenos krútiaceho momentu medzi dvoma rotujúcimi hriadeľmi bez fyzického kontaktu. Spojenie pozostáva z dvoch diskov s magnetmi zabudovanými na ich povrchoch, jedným pripojeným k vstupnému hriadele a druhým pripojeným k výstupnému hriadele. Magnety vytvárajú magnetické pole, ktoré premosťuje medzeru medzi diskami a moment prenáša z jedného hriadeľa na druhý.
Tento typ magnetického spojenia ponúka niekoľko výhod oproti tradičným kontaktným spojom vrátane znížených požiadaviek na údržbu, zvýšenej spoľahlivosti a zlepšenej účinnosti. Pretože medzi týmito dvoma hriadeľmi nie je fyzický kontakt, nie je potrebné mazanie, čo môže znížiť náklady na údržbu a prestoje. Magnetické spojky môžu navyše vysielať krútiaci moment bez sklzu alebo opotrebenia, čo môže zvýšiť životnosť spojky a zlepšiť celkovú účinnosť.
Spojenia magnetických diskov sa bežne používajú v aplikáciách, kde je potrebné prenášať krútiaci moment v hermeticky zapečatenom prostredí, napríklad v systémoch chemického spracovania alebo čerpania. Používajú sa tiež v aplikáciách, kde existuje riziko iskier alebo iných foriem zapaľovania, pretože medzi týmito dvoma hriadeľmi neexistuje fyzický kontakt na vytvorenie trenia a tepla.

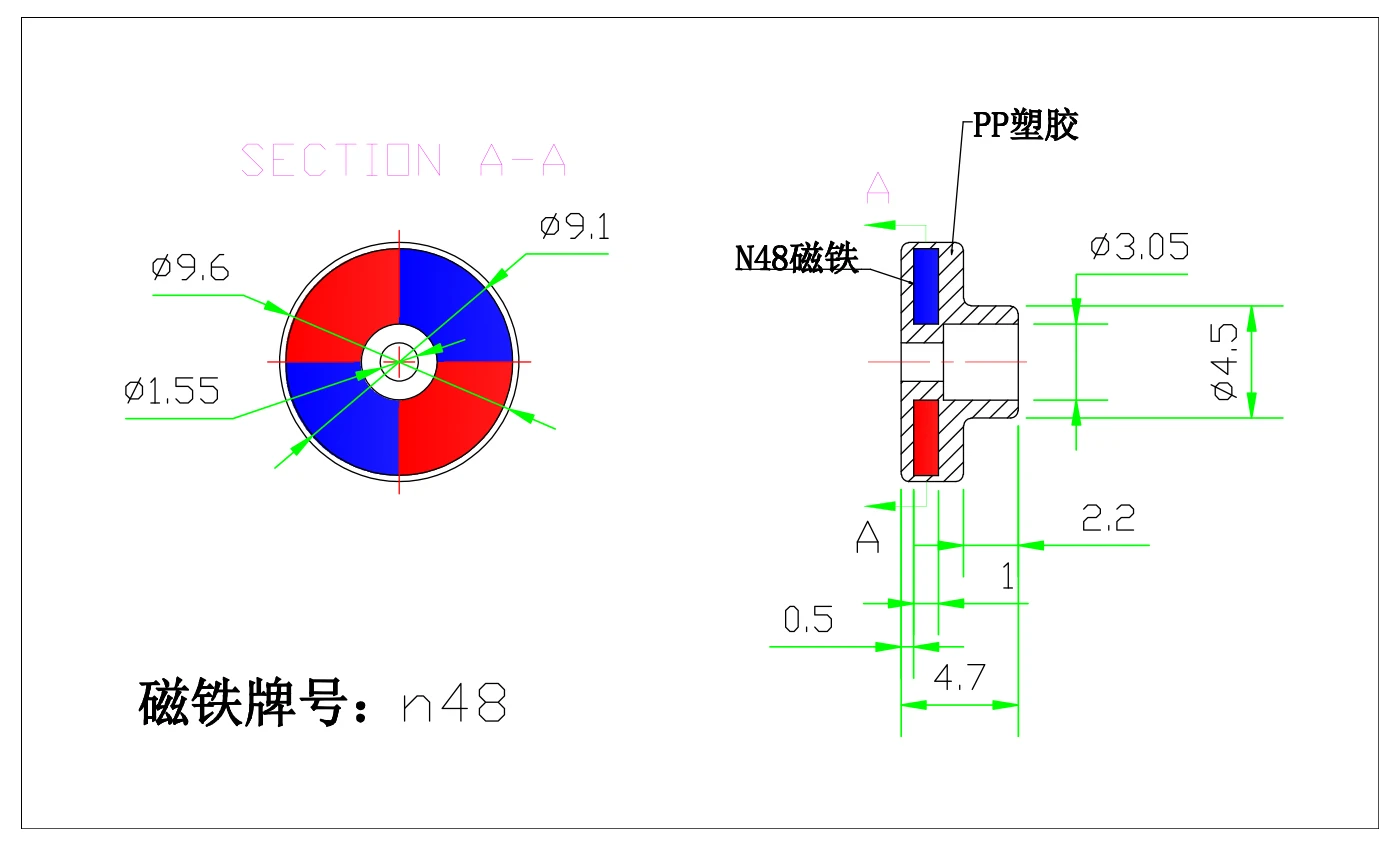

Kresba pre referenciu
Výhody spojov magnetických diskov
- Žiadny únik: Spojenia magnetických diskov nevyžadujú žiadny fyzický kontakt medzi jazdnými a poháňanými komponentmi, čo znamená, že môžu prenášať krútiaci moment bez akýchkoľvek únikov. Je to užitočné najmä pre aplikácie, ktoré zahŕňajú nebezpečné alebo korozívne tekutiny.
- Bez údržby: Na rozdiel od mechanických väzieb nemajú spojky magnetických diskov žiadne diely, ktoré si vyžadujú periodickú údržbu alebo výmenu. To znižuje náklady a prestoje spojené s údržbou.
- Vysoká účinnosť: Magnetické diskové spojky sú vysoko účinné, pretože nedochádza k žiadnej strate trecieho spôsobu fyzického kontaktu medzi jazdným a riadenými komponentmi. To znamená, že viac vstupného výkonu sa prenáša na výstup.
- Hustota vysokej krútiaceho momentu: Magnetické diskové spojky môžu prenášať vysoké hladiny krútiaceho momentu v kompaktnom balení. Je to preto, že magnetické polia generované diskami môžu prenášať krútiaci moment cez malú vzduchovú medzeru.
- Hladká prevádzka: Spojenia magnetických diskov poskytujú hladkú prevádzku bez vibrácií, pretože medzi hnacími a riadenými komponentmi nie je fyzický kontakt. Je to užitočné najmä pre aplikácie, ktoré vyžadujú presnú kontrolu alebo prevádzku pri vysokých rýchlostiach.
Často
Vaša vlastná kresba je lepšia na vyhodnotenie. Ak nemáte konkrétnu kresbu, potrebujeme vašu pomoc, aby sme navrhli trvalé magnetické spojenie, ako je uvedené nižšie.
- Koľko krútiaceho momentu (sila) by ste chceli prenášať? Aká je vzduchová medzera?
- Aká je pracovná rýchlosť? (Rýchlosť alebo otáčky)
- Aký je rozsah prevádzkovej teploty?
- Je pracovné prostredie korozívne? Magnety nemôžu byť vystavené tekutine.
